Flanšo formavimo mašina

kodėl rinktis mus

Profesionali komanda

Gavome ISO9001:2008, CE ir tt sertifikatus. Taigi galime suteikti profesionaliausias paslaugas klientams, turintiems ilgametę patirtį ir pilno aptarnavimo profesionalų komandą.



Krovinio sekimo paslauga

Turime puikią sekimo paslaugų sistemą, kuri gali paskatinti prekes saugiai ir greitai pasiekti paskirties vietą. Klientai bet kada gali patikrinti prekių išsiuntimo būseną naudodamiesi mūsų krovinių sekimo paslauga.

Kokybės kontrolė

Kiekvienam procesui taikome griežtus tikrinimo standartus ir visada reikalaujame, kad kokybė būtų gyvenimas.

Konkurencinga kaina

Mes turime profesionalią pirkimo ir sąnaudų komandą, kuri bando sumažinti išlaidas ir pelną bei suteikti jums gerą kainą.

Kas yra flanšo formavimo mašina



Flanšų formavimo staklės yra lakštinio metalo formavimo mašinos, naudojamos metalo lakštų ar plokščių flanšams sukurti. Šios mašinos yra įvairių konstrukcijų ir konfigūracijų, tačiau paprastai jos veikia suspaudžiant metalo lakštą tarp dviejų štampelų ir spaudžiant, kad suformuotų norimą flanšo formą. Gautas flanšas gali būti naudojamas įvairiems tikslams, pavyzdžiui, sustiprinti konstrukciją arba sukurti sandarumą tarp dviejų paviršių. Flanšų formavimo mašinos gali būti rankinės arba automatizuotos, jos gali apdoroti įvairaus storio ir medžiagų įvairovę – nuo ​​plonų aliuminio lakštų iki storų plieno plokščių.

First 123 Last 1/3
Flanšų formavimo mašinos pranašumai


Mažas dydis ir lengvas svoris
Ši mašina pasižymi kompaktiškos konstrukcijos, mažo dydžio ir lengvo svorio savybėmis, nes ji ne tik priima naujos technologijos perdavimo struktūrą, įvesties velenas ir išėjimo velenas yra toje pačioje ašyje, bet ir turi tiesioginį ryšį su varikliu.



Didelis mechaninis efektyvumas, nedaug gedimų ir ilgas tarnavimo laikas
Mašinos pagrindinės transmisijos tinklinės dalys yra pagamintos iš aukštos kokybės klijuoto plieno, o darbinis ritininio galo guolis yra paremtas užsienio technologija pagamintu guoliu, kuris turi didelę laikomąją galią ir sumažina galios nuostolius dėl trinties. Todėl mašina pasižymi geromis mechaninėmis savybėmis, geru atsparumu dilimui ir riedėjimo trintis, todėl turi mažiau gedimų ir ilgą tarnavimo laiką.



Patikimas ir stabilus veikimas
Šią mašiną perduoda keli dantys, todėl ji gali veikti stabiliai ir patikimai su mažu triukšmu.



Patogus išmontavimas ir lengva priežiūra
Jo mašina turi bendrą struktūrą, pagrįstą dizainą, tvirtą tvirtumą, paprastą išmontavimą ir lengvą priežiūrą.


Kokie yra flanšo formavimo mašinos pritaikymai

01/

ŠVOK (šildymas, vėdinimas ir oro kondicionavimas) pramonė
Flanšų formavimo mašinos plačiai naudojamos oro kanalų, oro kondicionavimo kanalų ir vėdinimo kanalų gamybai. Šios mašinos gali gaminti įvairių formų ir dydžių flanšus, kurie yra būtini jungiant ortakius.

02/

Automobilių pramonė
Flanšų formavimo mašinos naudojamos įvairių automobilių komponentų, tokių kaip išmetimo sistemos, stabdžių sistemos ir degalų bakai, gamybai. Flanšiniai kraštai užtikrina tvirtą ir patikimą prigludimą, o tai svarbu siekiant užtikrinti transporto priemonių saugumą ir ilgaamžiškumą.

03/

Aviacijos ir kosmoso pramonė
Flanšų formavimo mašinos naudojamos orlaivių variklių komponentams, tokiems kaip flanšiniai vamzdžiai, vamzdžiai ir slėginiai indai, gaminti. Flanšų formavimo mašinų tikslumas ir tikslumas yra labai svarbūs gaminant komponentus, atitinkančius aukšto našumo standartus.

04/

Statybos pramonė
Flanšų formavimo staklės naudojamos konstrukcinių elementų, tokių kaip sijos, kolonos ir kronšteinai, gamybai, kurioms sujungti su kitais komponentais reikia flanšinių briaunų.

05/

Baldų pramonė
Flanšų formavimo mašinos naudojamos metalinių baldų komponentų, tokių kaip kėdės, lovos, stalai ir spintelės, gamybai.

06/

Įrangos gamybos pramonė
Flanšų formavimo mašinos naudojamos metalinėms detalėms gaminti tokiai įrangai kaip generatoriai, siurbliai, turbinos, kompresoriai ir kt.


Flanšų formavimo mašinos pagrindiniai parametrai

Bendri matmenys

Mašina yra 2700 mm ilgio, 700 mm pločio ir 1100 mm aukščio.

Svoris

Mašina sveria apie 850 kilogramų.

Reduktoriaus modelis

Mašinoje naudojamas reduktorius RV110, kurio pavaros santykis yra 25-30.

Variklio galia

Variklio galia yra 3 kW.

Taikoma medžiaga

Mašina skirta dirbti su cinkuotomis paprastomis plokštėmis, kurių storis nuo 0,6 mm iki 1,2 mm.

Darbo greitis

Vidutiniškai mašina veikia maždaug 14 metrų per minutę greičiu.

Ilgio apribojimas

Medžiagos, kurią mašina gali apdoroti, ilgis neribojamas.

Produkto tikslumas

Dydžio paklaida neviršija ±0,6 mm, o kampo paklaida neviršija ±2 laipsnių.

Flanšų formavimo mašinos komponentai

1

Maitinimo sistema:Flanšų formavimo mašinos padavimo sistema yra atsakinga už žaliavos tiekimą formavimo procesui. Paprastai jį sudaro atsuktuvas, išlyginimo įtaisas ir padavimo volelis.

2

Formavimo sistema:Formavimo sistemoje naudojama ritininio formavimo technologija, kad žaliava būtų suformuota į norimą flanšo profilį. Rulonai yra kruopščiai suprojektuoti, kad būtų sukurta tiksli forma ir matmenys, reikalingi konkrečiam pritaikymui.

3

Pjovimo sistema:Suformavus flanšą, pjovimo sistema jį atskiria nuo likusios medžiagos. Ši sistema gali turėti kirpimo arba pjovimo geležtę, kuri gali būti mechaninė arba hidraulinė.

4

Valdymo sistema:Valdymo sistema valdo visą gamybos procesą, įskaitant padavimo, formavimo ir pjovimo sistemas. Jame yra PLC (programuojamas loginis valdiklis) ir HMI (žmogaus ir mašinos sąsaja), kad būtų galima stebėti ir valdyti mašinos parametrus, tokius kaip greitis, įtempimas ir pjovimo ilgis.

5

Palaikymo sistema:Atramos sistemą sudaro rėmas, ritinėliai ir guoliai, kurie laiko formavimo sistemą ir užtikrina stabilumą formavimo ir pjovimo proceso metu.

6

Hidraulinė sistema:Hidraulinė sistema maitina pjovimo sistemą ir užtikrina reikiamą slėgį, kad formavimo sistema veiktų efektyviai. Jį sudaro siurblys, variklis ir įvairūs vožtuvai bei cilindrai.

7

Elektrinė sistema:Elektros sistema apima visus laidus, jutiklius, jungiklius ir variklius, reikalingus mašinai maitinti. Jame taip pat yra saugos funkcijų, tokių kaip avarinio sustabdymo mygtukai ir apsauginės priemonės, apsaugančios operatorius nuo nelaimingų atsitikimų.

Auto Duct Line Pipe Making Machine

Kaip veikia flanšo formavimo mašina





Medžiagos paruošimas

Pirmiausia operatorius turi paruošti metalinę plokštę, dažniausiai naudojant cinkuotą arba nerūdijančio plieno plokštę. Plokštės dydis ir storis turi atitikti projektavimo reikalavimus.

Lakštų maitinimas

Padėkite lakštą ant flanšo formavimo mašinos padavimo įtaiso ir užtikrinkite tikslią lakšto padėtį ir padėtį.

Padėties nustatymas ir formavimas

Flanšo formavimo mašina per padėties nustatymo įtaisą nustato lakštinio metalo vietą į reikiamą padėtį. Tada apdirbant metalo lakštą presuojama, pjaustoma ir flanšuojama voleliais arba pjovimo įrankiais, kad palaipsniui formuotų flanšo formą ir struktūrą.

Volelio arba įrankio reguliavimas

Atsižvelgiant į lakštinio metalo storį ir norimą flanšo formą, reikia reguliuoti ritinėlio ar įrankio padėtį, kampą ir atstumą, kad būtų užtikrintas formavimo proceso tikslumas ir nuoseklumas.

Formavimo užbaigimas

Po keleto valcavimo, pjovimo ir flanšavimo operacijų lakštinis metalas galiausiai suformuoja visą flanšo formą. Flanšų formavimo mašinos veikimo principas pagrįstas mechaninės jėgos veikimu. Metalinė plokštė apdorojama ir formuojama voleliais arba pjovimo įrankiais, galiausiai suformuojamas flanšas. Viso proceso metu operatoriai turi prisitaikyti pagal projektavimo reikalavimus ir įrangą, kad būtų užtikrintas lakštinio metalo padėties nustatymo, apdorojimo ir formavimo tikslumas ir kokybė.

Flanšų formavimo mašinos saugos naudojimo instrukcijos


Susipažinęs su naudojimo vadovu

Prieš naudodami flanšų formavimo mašiną, turite atidžiai perskaityti ir suprasti įrangos naudojimo vadovą. Įrangos funkcijų, veikimo, eksploatavimo procedūrų ir saugos reikalavimų išmanymas yra saugaus eksploatavimo pagrindas.

Asmeninės apsaugos priemonės

Darbo metu operatoriai turi dėvėti tinkamas asmenines apsaugos priemones, įskaitant akinius, ausų kištukus arba ausines, darbo pirštines ir neslystančius batus. Ši įranga gali veiksmingai apsaugoti operatorius nuo galimos žalos.

Įrangos patikrinimas

Prieš naudojant flanšų formavimo mašiną, būtina visapusiškai patikrinti įrangą. Įsitikinkite, kad visi apsauginiai skydai, apsauginiai įtaisai ir tvirtinimo detalės yra nepažeisti, o veikiančios dalys yra lanksčios ir patikimos. Jei aptinkama kokių nors sutrikimų ar pažeidimų, juos reikia nedelsiant pataisyti arba pakeisti.

Galia ir elektros sauga

Įsitikinkite, kad flanšų formavimo mašinos maitinimo jungtis yra teisinga ir stabili bei atitinka saugos reikalavimus. Draudžiama naudoti įrangą drėgnoje aplinkoje, kad būtų išvengta elektros smūgio pavojaus. Nenaudokite pažeistų arba pasenusių kabelių ir kištukų.

Medžiagos paruošimas

Prieš eksploataciją paruoškite reikiamą skardą ir įsitikinkite, kad ji atitinka specifikacijos reikalavimus. Patikrinkite lakšto dydį, storį ir paviršiaus kokybę, kad įsitikintumėte, jog jis tinkamas formuoti ir ar nėra rimtų defektų ar deformacijų.

Operacijos įgūdžiai

Vadovaudamiesi naudojimo vadovo instrukcijomis, teisingai nustatykite ir sureguliuokite flanšų formavimo mašinos parametrus ir darbo režimą. Įsitikinkite, kad įrankiai, ritinėliai ir formos yra tinkamai sumontuoti ir atlikite reikiamą sutepimą bei techninę priežiūrą. Vykdykite teisingus veikimo veiksmus, kad išvengtumėte veikimo klaidų ir pavojingų veiksmų.

Flanšų formavimo mašinos priežiūros patarimai





Reguliarus valymas
Reguliarus flanšo formavimo mašinos valymas yra būtinas norint pašalinti visas gamybos proceso metu susikaupusias šiukšles, dulkes ar nešvarumus. Aparato paviršių nuvalykite švaria šluoste arba šepečiu ir nenaudokite vandens ar kitų valymo priemonių, kurios gali sugadinti įrangą.



Tepimas
Tinkamas flanšų formavimo mašinos judančių dalių sutepimas yra labai svarbus sklandžiam jos veikimui. Būtinai naudokite aukštos kokybės tepalus, kuriuos rekomenduoja gamintojas.



Lygiavimas
Flanšų formavimo mašinos komponentų, tokių kaip ritinėliai, pjaustytuvai ir formavimo galvutės, išlygiavimas yra labai svarbus optimaliam jos veikimui. Patikrinkite, ar dalys nesutampa arba nesusidėvėjo, ir prireikus jas sureguliuokite arba pakeiskite.



Reguliarus patikrinimas
Reguliarus flanšų formavimo mašinos patikrinimas padės anksti aptikti visas problemas ir išvengti brangaus remonto. Stebėkite, ar nėra susidėvėjimo, pažeidimų ar dalių nesutapimo požymių, ir nedelsdami juos pašalinkite.



Operatorių mokymas
Norint išvengti bet kokių nelaimių eksploatacijos metu, būtina tinkamai apmokyti mašinos operatorius. Užtikrinkite, kad darbuotojai, dirbantys su įranga, būtų tinkamai apmokyti ir žinotų saugos protokolus.



Profilaktinė priežiūra
Prevencinės priežiūros programos įgyvendinimas gali padėti pailginti flanšų formavimo mašinos eksploatavimo laiką ir išvengti gedimų. Suplanuokite reguliarius patikrinimus, valymą, tepimą ir kitas priežiūros užduotis pagal gamintojo rekomendacijas.

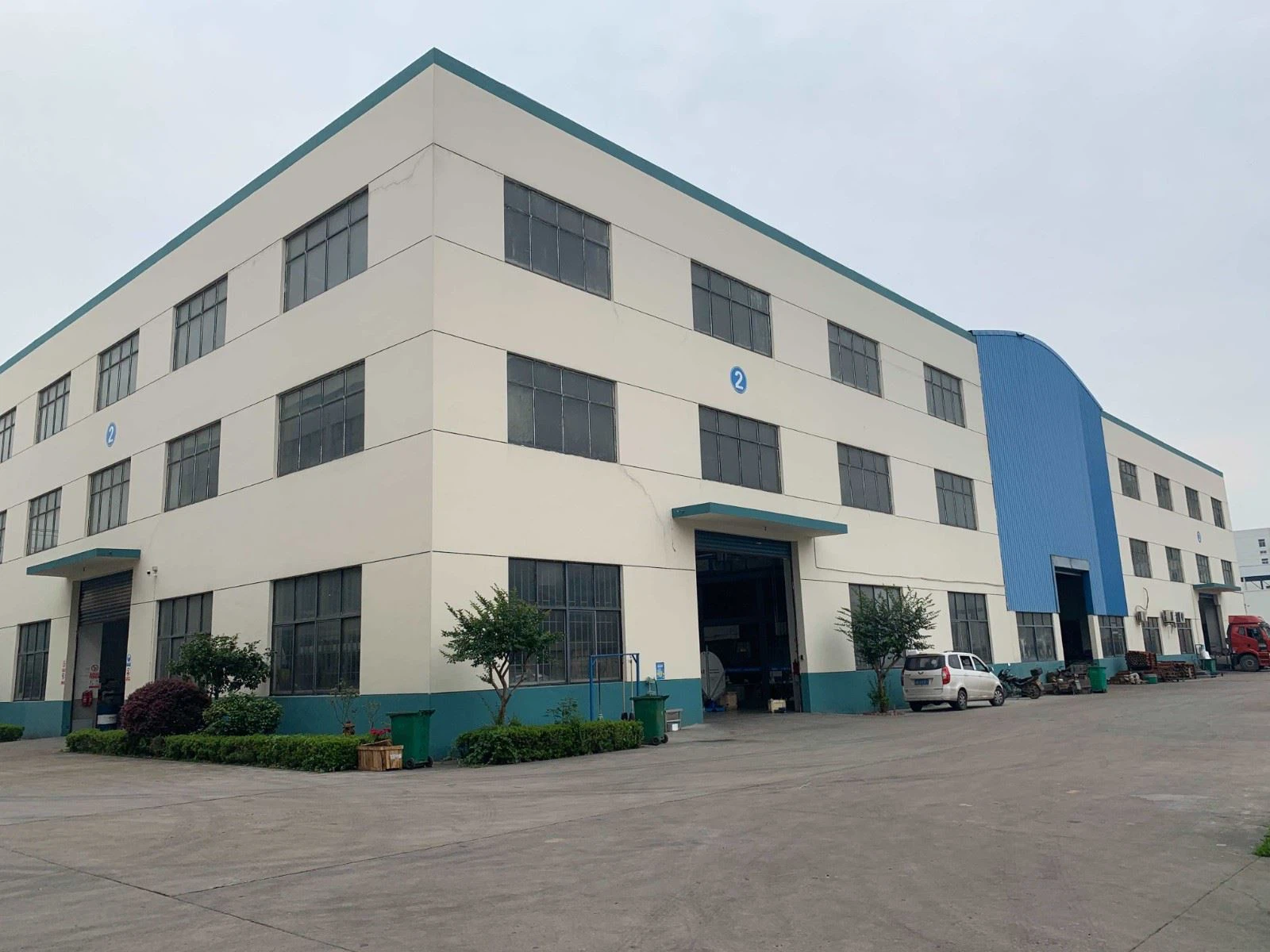

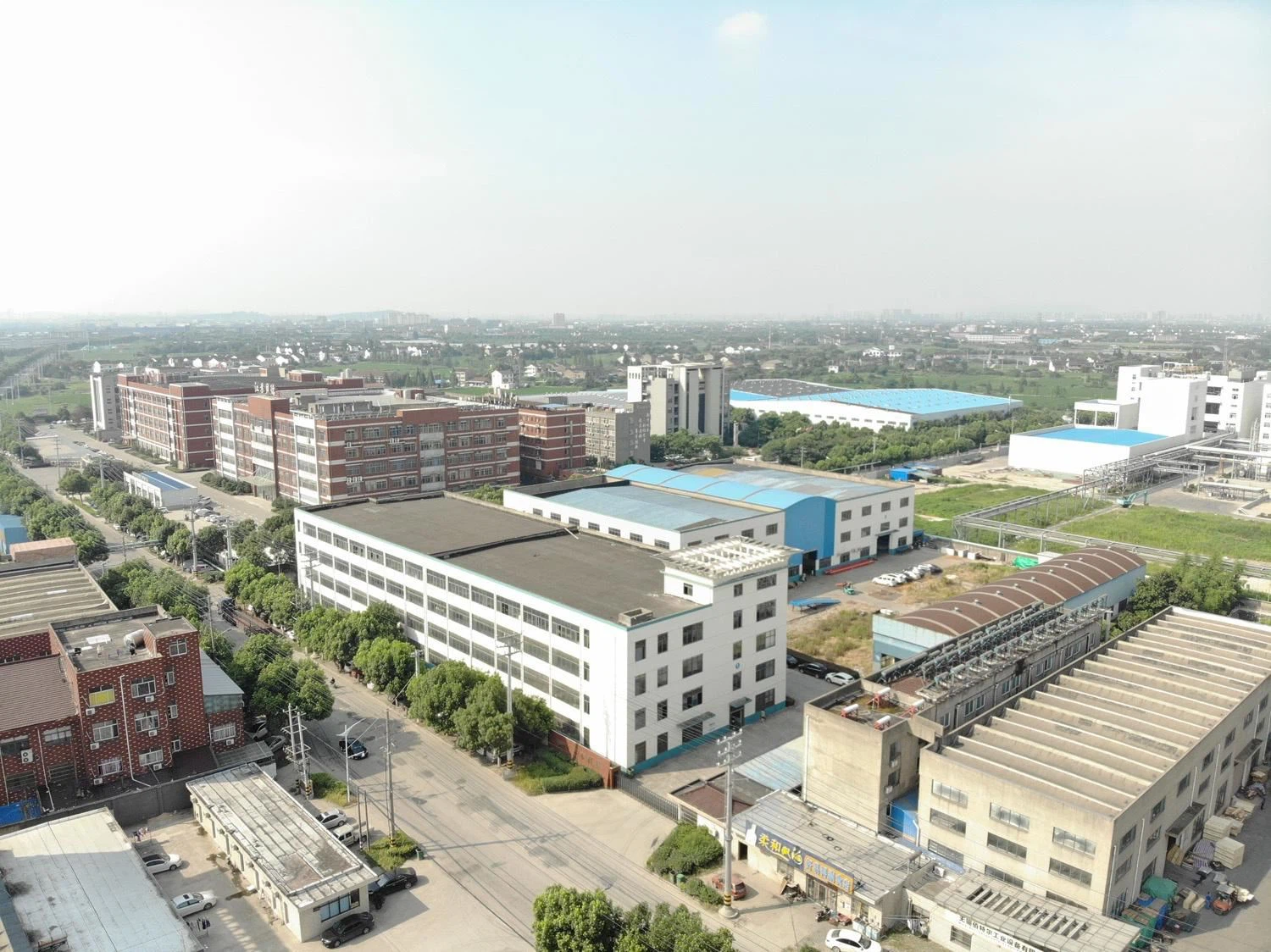

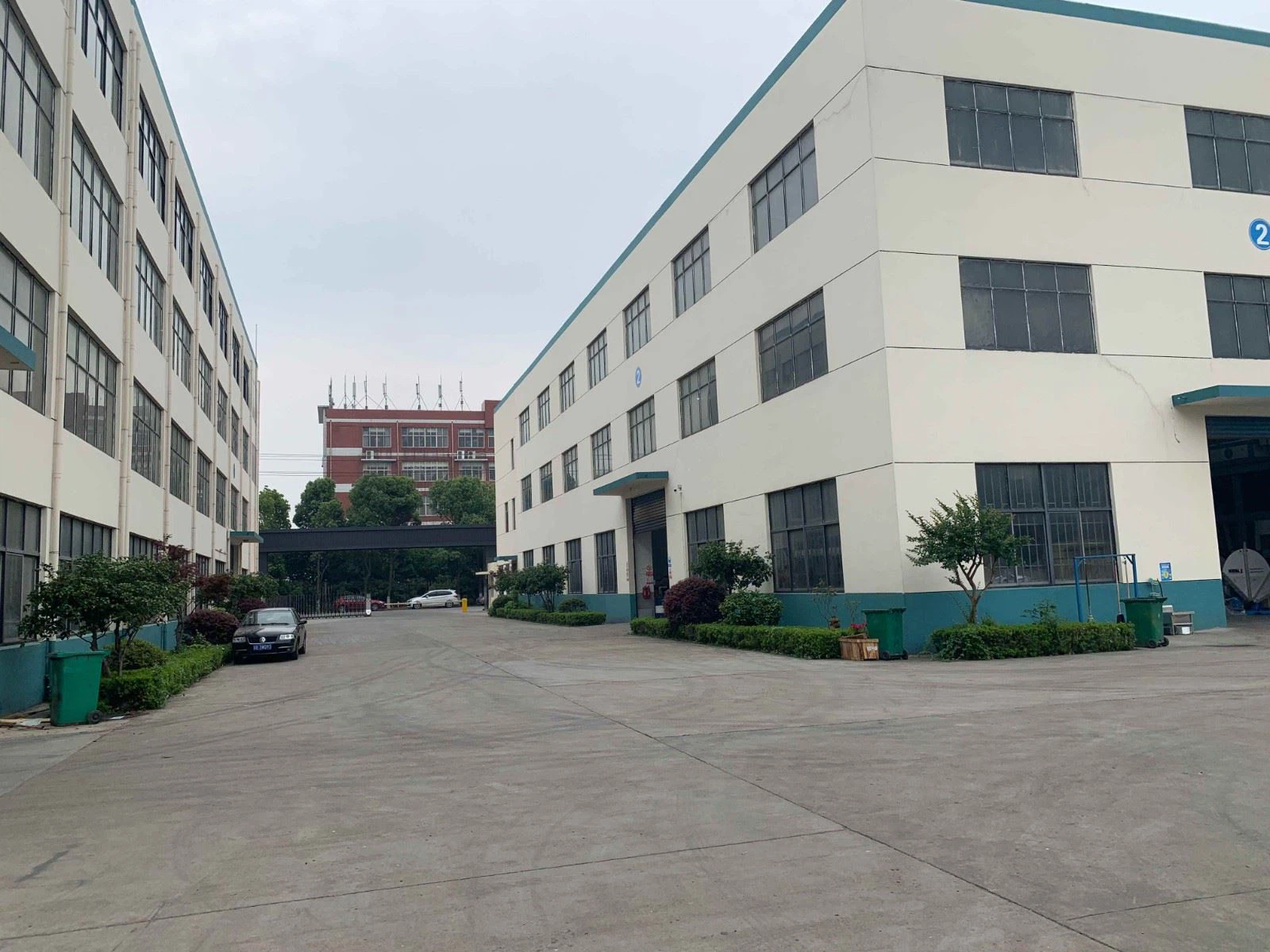

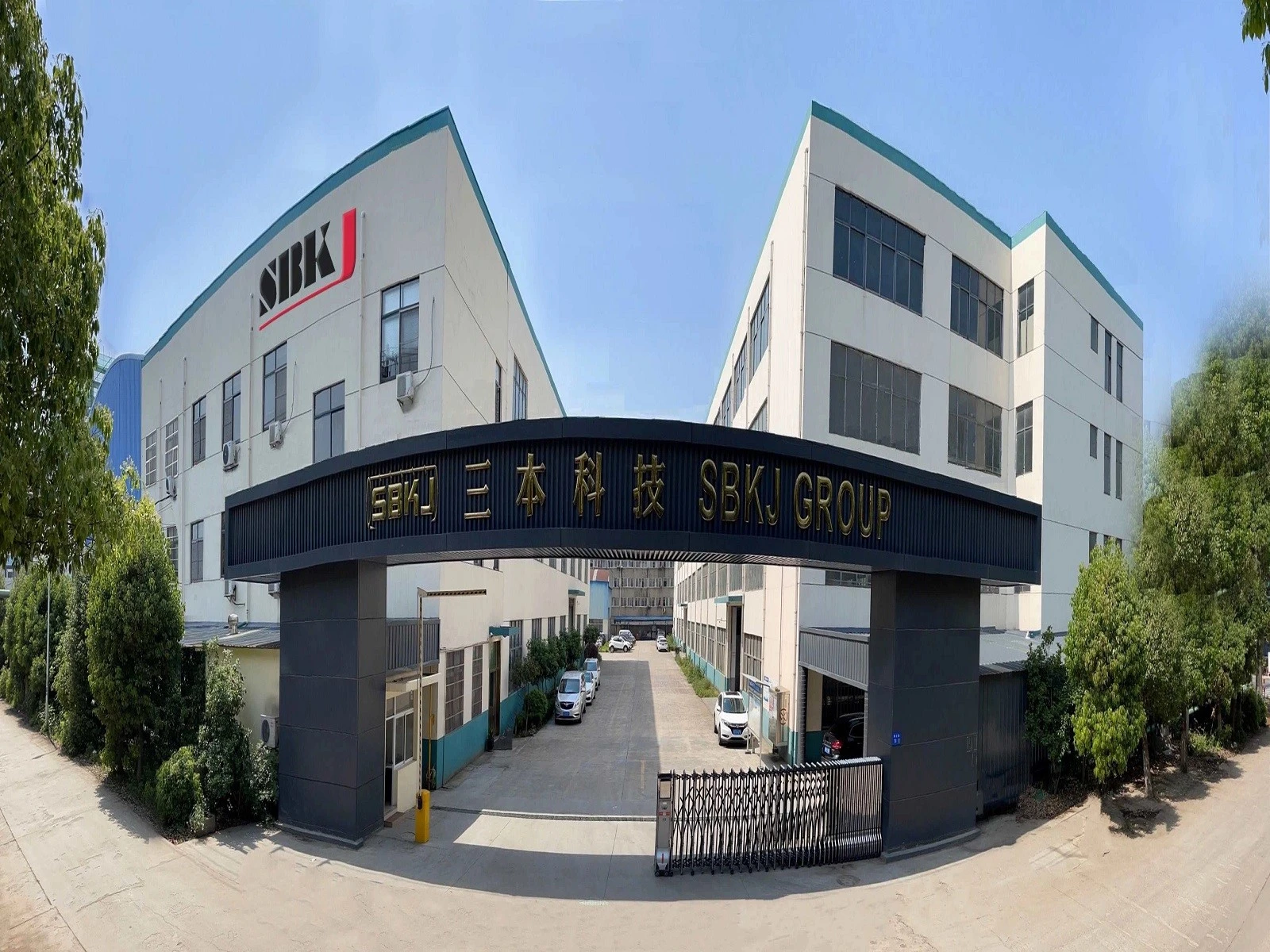

Mūsų gamykla


SBKJ GROUP, profesionalus ŠVOK ortakių gamybos mašinų tiekėjas. Produktai daugiausia susideda iš automatinių ortakių gamybos linijos, stačiakampių ortakių gamybos mašinos ir apvalių / spiralinių kanalų formavimo mašinos. SBKJ moksliniai tyrimai ir plėtra yra mūsų automatinių vamzdžių formuotojų, gaminančių aukštesnės kokybės ortakius su mažesnėmis gamybos sąnaudomis, kertinis akmuo. SBKJ įsitvirtino kaip svarbiausias ir pirmaujantis spiralinių kanalų gamybos novatorius, kurio plėtra yra kertinis mūsų automatinių vamzdžių formuotojų, gaminančių aukštesnės kokybės ortakius su mažesnėmis gamybos sąnaudomis, akmuo. SBKJ įsitvirtino kaip pagrindinis ir pirmaujantis SPIRAL DUCT gamybos novatorius su keliais patentuotais išradimais, tokiais kaip „Flying Slitter“ ir „Flying crimper“. Be to, yra OEM paslauga.



202203250958487a65b51d0d494a7bb950524298dea265
202203251039228aca555ab0ba498896e87d49eccf1e1d
202203251040431d0480259e054ad7a648af33a939c0e1
2022032510394175ece4ee1f7e42f294ddd3c6792fde64
gamykla




productcate-800-570




DUK

Kl .: Kas yra flanšo formavimo mašina?

A: Flanšų formavimo mašina yra mašina, naudojama lakštiniam metalui sulenkti ir formuoti į flanšinius gabalus. Mašina naudoja hidraulinį arba mechaninį slėgį, kad metalas būtų tam tikros formos.

Kl .: Kokios yra flanšo formavimo mašinos taikymo sritys?

A: Flanšų formavimo mašina naudojama gaminant įvairius gaminius, tokius kaip ŠVOK ortakiai, išmetimo sistemos ir kiti metaliniai gaminiai, kuriems reikalingas flanšinis kraštas. Flanšų formavimo staklės yra įtaisas, naudojamas metalo apdirbimui, kad būtų sukurtas flanšas ant lakšto. metalo. Flanšas gali būti naudojamas įvairiems tikslams, pavyzdžiui, sujungti du metalo gabalus arba sustiprinti metalinę plokštę.

Kl .: Kokių tipų flanšų formavimo mašinos yra rinkoje?

A: Rinkoje siūlomos flanšų formavimo mašinos yra rankiniu būdu valdomos, mechaninės, hidraulinės ir pneumatinės. Flanšų formavimo mašinos paprastai gali dirbti su įvairiomis medžiagomis, įskaitant plieną, aliuminį, varį ir kitus lydinius.

Kl .: Į kokius veiksnius reikia atsižvelgti renkantis flanšo formavimo mašiną?

A: Veiksniai, į kuriuos reikia atsižvelgti renkantis flanšo formavimo mašiną, yra gamybos pajėgumai, lakštinio metalo storis, reikalingas flanšo tipas ir biudžetas.

K: Kokių saugos priemonių reikia imtis dirbant su flanšo formavimo mašina?

A: Saugos priemonės, kurių reikia imtis dirbant su flanšų formavimo mašina, apima tinkamų apsauginių priemonių, pvz., pirštinių ir apsauginių akinių, dėvėjimą, mašinos teisingo įžeminimo užtikrinimą ir švarios darbo vietos palaikymą ir be pavojų. Be to, darbuotojai turi būti apmokyti, kaip saugiai naudotis mašina.

K: Kokia priežiūra reikalinga flanšų formavimo mašinai?

A: Kad flanšų formavimo mašina veiktų efektyviai, būtina reguliariai atlikti techninę priežiūrą, pvz., tepti, valyti mašiną ir tikrinti, ar nėra nusidėvėjimo požymių. Kad mašina veiktų taip, kaip numatyta, reikia atidžiai laikytis gamintojo nurodymų.

Kl .: Kokia yra flanšo formavimo mašinos eksploatavimo trukmė?

A: Flanšų formavimo mašinos eksploatavimo trukmė priklauso nuo įvairių veiksnių, tokių kaip naudojimas, priežiūra ir mašinos kokybė. Apskritai, gerai prižiūrima mašina gali tarnauti keletą metų. Flanšų formavimo mašinos naudojimas gali padėti padidinti našumą, nes sutrumpėja laikas ir pastangos, reikalingos jungėms sukurti rankiniu būdu. Tai taip pat gali padėti užtikrinti nuoseklias ir tikslias flanšo formas.

Kl .: Kokios yra dažniausios problemos, kurios gali kilti naudojant flanšų formavimo mašiną?

A: Dažniausios problemos, kurios gali kilti dirbant su flanšų formavimo mašina, yra metalo lakšto nesutapimas, per didelis mašinos nusidėvėjimas ir problemos su hidrauliniais arba mechaniniais komponentais. Reguliari priežiūra ir tinkamas naudojimas gali sumažinti šių problemų tikimybę.

Kl .: Kaip pasirinkti tinkamą flanšo formavimo mašiną savo poreikiams?

A: Renkantis flanšų formavimo mašiną, atsižvelkite į tokius veiksnius kaip mašinos dydis, medžiagos, su kuriomis ji gali dirbti, ir flanšų, kuriuos ji gali sukurti, tipas ir sudėtingumas. Taip pat svarbu atsižvelgti į mašinos maitinimo šaltinį ir visas papildomas funkcijas, kurias jis gali pasiūlyti.

Kl .: Kokie yra flanšo formavimo mašinos naudojimo pranašumai?

A: Flanšų formavimo mašinos naudojimo pranašumai apima didesnį gamybos proceso efektyvumą, tikslumą ir nuoseklumą. Dėl to gali sumažėti gamybos sąnaudos ir aukštesnės kokybės produktai.

Kl .: Kokių tipų flanšų formavimo mašinos yra?

A: Yra keletas flanšų formavimo mašinų tipų, įskaitant pneumatinius, hidraulinius ir elektrinius modelius. Kiekvienas tipas turi savo unikalių savybių ir privalumų, priklausomai nuo konkrečių vartotojo poreikių.

Kl .: Kokie yra flanšo formavimo mašinos naudojimo pranašumai?

A: Flanšų formavimo mašinos turi keletą pranašumų, palyginti su rankiniu ar tradiciniu flanšo formavimo metodu. Jie yra greitesni, veiksmingesni ir duoda pastovius rezultatus, reikalaujant mažiau darbo. Jie taip pat leidžia pasiekti aukštą pagamintų flanšo formų tikslumą ir tikslumą.

Kl .: Į kokius veiksnius reikia atsižvelgti renkantis flanšo formavimo mašiną?

A: Renkantis flanšo formavimo mašiną, reikia atsižvelgti į tai, kokios medžiagos yra formuojamos, reikalinga flanšo forma ir dydis, gamybos apimtis ir turimas grindų plotas. Kiti veiksniai gali apimti mašinos ypatybes, tokias kaip automatinis medžiagų tiekimas, kompiuterio valdymas arba įrankių parinktys.

Kl .: Kokioms reikmėms naudojamos flanšų formavimo mašinos?

A: Flanšų formavimo staklės yra lakštinio metalo formavimo staklės, naudojamos metalo lakštui sulenkti ir suteikti jam flanšinį kraštą. Flanšai gali būti gaminami įvairių formų ir dydžių, priklausomai nuo naudojimo. Flanšų formavimo mašinos dažniausiai naudojamos lakštinio metalo gamyboje, ŠVOK, automobilių ir kosmoso pramonėje, taip pat ortakių ir vėdinimo sistemų gamyboje.

Kl .: koks yra formavimo procesas?

A: Formuojant medžiagą siekiama suteikti jai tam tikrą formą, taikant tam tikrus metodus. Šis procesas leidžia pertvarkyti dalį nepridedant ar nepašalinant metalurgijos medžiagos. Gamintojai tai gali atlikti įvairiais būdais. Flanšavimas yra klijavimo ir formavimo technologija, naudojama lakštinio metalo formavimui. Lenkiant per metalo lakštų kraštą flanšavimo mašina, procesas sustiprina sulenktą kraštą arba sukuria jungtį, susidedančią iš kelių komponentų.

K: Kuo flanšo formavimo mašina skiriasi nuo kitų formavimo mašinų tipų?

A: Flanšų formavimo staklės yra specialiai sukurtos flanšams formuoti ant lakštinio metalo, o kitokio tipo formavimo mašinos gali būti naudojamos įvairioms formavimo operacijoms, tokioms kaip lenkimas, lankstymas ar formavimas.

K: Kokių saugos priemonių reikia imtis naudojant flanšų formavimo mašiną?

A: Flanšų formavimo mašinų operatoriai turi dėvėti atitinkamą apsauginę įrangą, pvz., pirštines ir apsauginius akinius. Jie taip pat turėtų būti apmokyti, kaip saugiai valdyti mašiną ir kaip reaguoti į galimus pavojus.

Kl .: Koks yra flanšo formavimo mašinos pavyzdys?

A: Šiame procese mes taikome įtempius, kurie gali būti įtempimo, gniuždymo, šlyties ir kt. forma, kad deformuotų žaliavą. Formavimo procesų pavyzdžiai yra lakštinio metalo gamyba, kalimas, valcavimas, ekstruzija, vielos tempimas, sriegių valcavimas, rotacinis siūbavimas ir pan.

Kl .: Kuo skiriasi formavimas ir kalimas?

A: Tiek kalimas, tiek formavimas yra skirti manipuliuoti metalinių ruošinių dydžiu ir (arba) forma. Skirtumas tarp jų yra tas, kad kalimo metu naudojami slėginiai smūgiai, norint deformuoti metalinius ruošinius, o formuojant - mechaninė deformacija.

Kl .: Kuo skiriasi formavimo ir apdirbimo procesas?

A: Metalo formavimo procesų pranašumai apima ne žaliavos švaistymą, geresnes gaminio mechanines savybes ir greitesnį gamybos greitį. Mechaninis apdirbimas – tai medžiagos, esančios drožlių pavidalu, pašalinimas pleišto formos įrankiu.

Esame gerai žinomi kaip vieni iš pirmaujančių flanšo formavimo mašinų gamintojų ir tiekėjų Kinijoje, pasižymintys kokybiškais produktais ir konkurencinga kaina. Nedvejodami nusipirkite individualų flanšo formavimo mašiną, pagamintą Kinijoje iš mūsų gamyklos.
