3 automatinio kanalo linija
„Auto Duct Line III“ sudaro dekoileris, niveliavimo mašinos plyšimo blokas, „V“ ir „kvadratinis“ įpjovimo blokas, pjovimo blokas ir lenkimo blokas. TDF flanšiniams ortakiams naudojami standartiniai „V“ ir „kvadratiniai“ įpjovimo įtaisai, o „kvadratinis“ įpjovimo įrenginys taip pat gali būti naudojamas TDC flanšams gaminti.
- Greitas delievery
- Kokybės užtikrinimas
- 24/7 Klientų aptarnavimas
Product Introduction

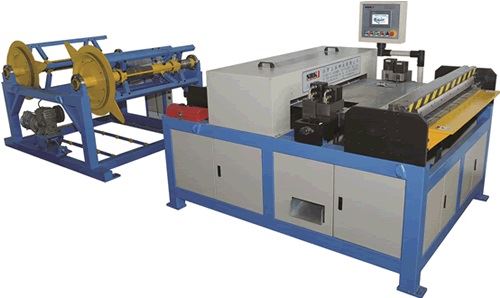

Automatinė linija SBAL-III
funkcijos
„Auto Duct Line III“ sudaro dekoileris, niveliavimo mašinos plyšimo blokas, „V“ ir „kvadratinis“ įpjovimo blokas, pjovimo blokas ir lenkimo blokas. TDF flanšiniams ortakiams naudojami standartiniai „V“ ir „kvadratiniai“ įpjovimo įtaisai, o „kvadratinis“ įpjovimo įrenginys taip pat gali būti naudojamas TDC flanšams gaminti. Lenkimo bloką galima padaryti stačiu kampu, kad jis atitiktų Pitsburgą, arba lakštinį metalą galima sulenkti į „kvadrato“ arba „L“ formą. Labai pagerinkite lentos panaudojimo lygį, sumažinkite darbo intensyvumą ir sumažinkite darbą. Gamybos linijos elektrinė valdymo dalis priima visą servo valdymą; valdymo sistema turi uždaro ciklo grįžtamojo ryšio sistemą, o tikslumas ir stabilumas akivaizdžiai pagerėjo. Maksimalus veikimo greitis yra 18 m/min. Ilgio tolerancija yra ±0,5 mm; įstrižainės paklaida yra ±0,8 mm. Sistema gali patenkinti 1500 m² ortakio gamybos pajėgumą per pamainą (8 valandas). Auto Duct Line III gali uždaryti vamzdžius. Tuo pačiu metu jis labai tinka įvairiai gamybai, pvz., TDF / kampinio plieno / kištukinio flanšo formavimui. Kampiniai plieniniai flanšai ir kištukiniai flanšai gali būti automatiškai sulenkti į kvadratinius vamzdžius.
1. Aliuminio lydinio pakabos svirtis palengvina mašinos valdymą.
2. Integruota valdymo spinta sumažina visos konstrukcijos laidų skaičių ir palengvina jos perkėlimą.
3. Importuota konfigūracija yra labai stabili ir patogi naudoti. CNC oro kanalų linija yra ortakių gamybos linija, turinti aukščiausią automatizavimą ir didžiausią efektyvumą stačiakampių kanalų linijose. Be to, mes taip pat galime pritaikyti mašinas pagal jūsų specialų reikalavimą.
Pagrindinė konfigūracija
Vienas elektrinis dekoileris (2 ritės).
Vienas komplektas išlyginimo ir karoliukų vėrimo įranga.
Hidraulinė kampo kirpimo mašina su keturiais štampų komplektais.
Hidraulinė lakštų kirpimo mašina, hidraulinė lenkimo mašina
Vienas CNC kompiuterinio valdymo sistemos ir gamybos programinės įrangos komplektas.
Vienas variklis
Techniniai duomenys
|
Tipas |
SBAL-III-1250 |
SBAL-III-1550 |
|
Storis |
0.5-1.2 mm |
0.5-1.2 mm |
|
Plotis |
1250 mm |
1550 mm |
|
Darbo greitis |
18 m/min |
18 m/min |
|
Ritės maksimalus svoris |
8000 kg |
8000 kg |
|
Galia |
9.5kw |
9.5kw |
|
Svoris |
3250 kg |
4000 kg |
|
Matmenys |
Pagrindinė mašina: 2300 × 1800 × 1400 mm Dekoileris: 2300×1750×1650mm |
Pagrindinė mašina: 2300 × 2100 × 1400 mm Dekoileris: 2300×1750×1650mm |
